耐火真石漆乳液
 |  |
|---|---|
產(chǎn)品簡(jiǎn)介
EN20真石漆乳液（或名：無機(jī)樹脂、無機(jī)乳液）是一種高分子改性的納米二氧化硅乳液。其中活性的納米二氧化硅具有出色的滲透性，能與墻體中的礦物質(zhì)發(fā)生長(zhǎng)期、持續(xù)的硅化反應(yīng)。隨著時(shí)間的推移強(qiáng)度會(huì)越來越高，通過“石化”變成真的“石頭”，并與墻身結(jié)合一體，從而賦予仿石涂料優(yōu)異的耐候性能。本品與天然彩砂、巖片、質(zhì)感砂、顏料等搭配調(diào)制出厚質(zhì)仿石涂料、質(zhì)感涂料和藝術(shù)涂料。調(diào)制出的成品具有不燃特性，在高溫下不解體潰散。除了可以滿足常規(guī)的內(nèi)外墻裝飾要求外，更推薦用于A級(jí)耐火、工作溫度有較高要求的場(chǎng)景。
EN20屬新型真石漆乳液，性能和性價(jià)比明顯優(yōu)于傳統(tǒng)乳液，EN20加砂和水即成真石漆，無需添加其他添加劑，成本更低。

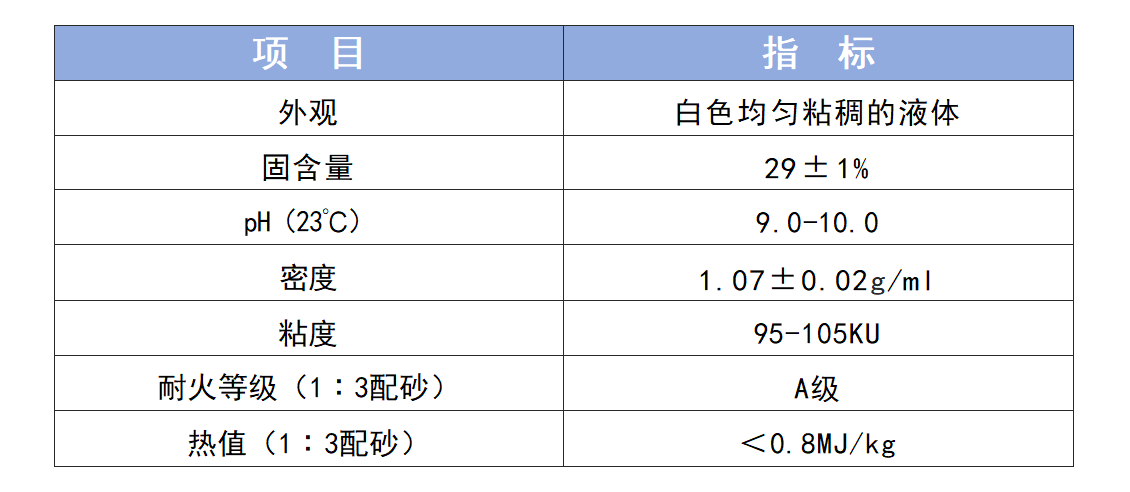

參考技術(shù)指標(biāo)
產(chǎn)品特點(diǎn)
1、堅(jiān)固耐候：使用耐火真石漆乳液做出的仿石涂料具有出色的滲透性，能與墻身永久性的結(jié)合為一體，并發(fā)生硅化反應(yīng)，反應(yīng)長(zhǎng)期持續(xù)而連續(xù)，直至變成一塊真正的“石頭”。硅化反應(yīng)過程對(duì)涂層無任何影響，自身不會(huì)產(chǎn)生開裂、起皮和脫落等現(xiàn)象；
2、環(huán)境友好：本品使用的是無機(jī)硅酸鹽作為粘接材料，原料產(chǎn)出到使用過程中無需添加有機(jī)單體參與合成，對(duì)環(huán)境友好；
3、仿真度高：本品與天然石材同屬無機(jī)礦物材料，以本品漿料制備的仿石涂料，無論是光澤、質(zhì)地、硬度或是觸感，都與天然石材相近似，給人以更逼真的巖石質(zhì)感。
4、適應(yīng)性好：與天然彩砂、燒結(jié)砂、質(zhì)感砂、巖片、等均有良好的潤濕、包裹和粘接能力，生產(chǎn)過程不易出現(xiàn)結(jié)團(tuán)、膠砂分離等現(xiàn)象。
5、高溫下性質(zhì)穩(wěn)定：能耐1200℃左右的高溫，高溫環(huán)境下不易出現(xiàn)掉砂、開裂、潰散的現(xiàn)象。
使用方法及注意事項(xiàng)
將本品與天然彩砂等填料按照母料:彩砂=1:3低速攪拌混合均勻，制備仿石涂料成品，攪拌時(shí)注意避免過大的剪切力，以免將彩砂等原材料打碎。
打開后的包裝應(yīng)盡快用完，以免漿料出現(xiàn)結(jié)皮或變質(zhì)的現(xiàn)象，使用前先將本品攪拌均勻；
使用本品制成的仿石涂料如有耐火要求或需要在高溫環(huán)境下工作時(shí)，填料應(yīng)只選擇無機(jī)材料，不宜添加合成巖片、合成珠光粉等有機(jī)材料。制得的仿石涂料成品用于耐火磚、爐、窯等需要長(zhǎng)時(shí)間在高溫下工作的場(chǎng)景時(shí)，需在涂裝前于實(shí)際使用溫度測(cè)試與底材的匹配性。涂裝后初次使用時(shí)，應(yīng)緩慢升高爐溫，升溫速率應(yīng)小于15℃/min，以確保涂料充分二次成膜，避免使用過程中出現(xiàn)脫殼、崩裂的現(xiàn)象；
使用本品制成的仿石涂料在施工時(shí)，施工溫度應(yīng)在5-40℃，環(huán)境濕度不高于85%，基材含水率不高于10%，不同批次涂料不可用于同一立面，施工時(shí)應(yīng)注意涂裝順序，留意涂料的開放時(shí)間和交接位置，避免接茬色差；
使用本品制成的仿石涂料不可用于有機(jī)硅、氟碳材料等疏水底材，也不建議用于溶劑型涂料和彈性材料表面。
儲(chǔ)存與包裝
1、密封避光條件下儲(chǔ)存，儲(chǔ)存溫度0-35℃，保質(zhì)期：未開封條件下6個(gè)月。
2、200kg和1000kg桶包裝。
